PCB in alluminio a 2 strati

Dettagli del prodotto

Scheda tecnica del prodotto

Classificazione PCB in alluminio

A seconda del tipo di applicazione e del materiale dello strato dielettrico, i PCB in alluminio possono essere suddivisi in tre categorie:

• PCB in alluminio per uso generico - Lo strato dielettrico è costituito da preimpregnato in fibra di vetro epossidica.

• PCB in alluminio ad alta conducibilità termica - Lo strato dielettrico è composto da resine epossidiche altri tipi di resine ad alta conduttività termica.

• PCB in alluminio ad alta frequenza e microonde - Lo strato dielettrico è costituito da resina poliolefinica o preimpregnato in fibra di vetro con resina poliimmidica.

Difficoltà di produzione di PCB e soluzioni in alluminio

Che si tratti di un PCB in alluminio a strato singolo, doppio o multistrato o MCPCB, hanno molte somiglianze nel processo di produzione del PCB FR4. Tuttavia, il PCB in alluminio, in quanto PCB avanzato, presenta ancora aspetti speciali del processo di produzione che richiedono una gestione e un controllo rigorosi ed efficaci.

• Incisione su lamina di rame spessa

I PCB in alluminio vengono solitamente utilizzati nei dispositivi di alimentazione con un'elevata densità di potenza, quindi la lamina di rame è relativamente spessa. L'incisione su rame richiede una compensazione della larghezza della traccia quando lo spessore della lamina di rame è di 3 once o più. In caso contrario, la larghezza della traccia sarà fuori tolleranza dopo l'incisione. Pertanto, al fine di garantire il miglior controllo della larghezza/spaziatura della traccia e dell'impedenza per soddisfare i requisiti di progettazione, è necessario eseguire in anticipo quanto segue. La compensazione della larghezza della traccia dovrebbe essere progettata correttamente.

b. L'effetto della fabbricazione delle tracce sulla larghezza/spaziatura delle tracce dovrebbe essere eliminato.

c. I fattori di attacco e i parametri dei reagenti devono essere rigorosamente controllati.

• Stampa di maschere di saldatura

La stampa di maschere di saldatura è vista come una sfida di produzione. A causa dell'effetto della spessa lamina di rame, la produzione di PCB in alluminio presenterà una grande differenza tra la superficie della traccia e il substrato se lo spessore del rame della traccia è anormale dopo l'incisione dell'immagine e la maschera di saldatura diventerà difficile. Per garantire una stampa uniforme della maschera di saldatura, è necessario seguire le seguenti linee guida:

un. Soldermask dovrebbe essere ottenuto con proprietà di alta qualità.

b. Usa due stampe della maschera di saldatura.

c. Quando necessario, affidarsi innanzitutto ai metodi di produzione di riempimento in resina e maschera di saldatura.

•Fatto a macchina

I PCB in alluminio fabbricati meccanicamente contengono perforazione, fresatura e stampaggio meccanici e le intaccature a V e le bave tendono a rimanere sulle vie interne, riducendo la resistenza elettrica. Pertanto, al fine di garantire una produzione di macchine di alta qualità, è necessario seguire i seguenti principi:

un. La fresatura elettrica e le frese professionali dovrebbero essere utilizzate per la produzione di piccoli lotti.

b. Occorre prestare attenzione alle tecniche e ai modelli di controllo durante il processo di formatura dello stampo.

c. I parametri di perforazione devono essere regolati correttamente su PCB rame-alluminio spessi per evitare bave.

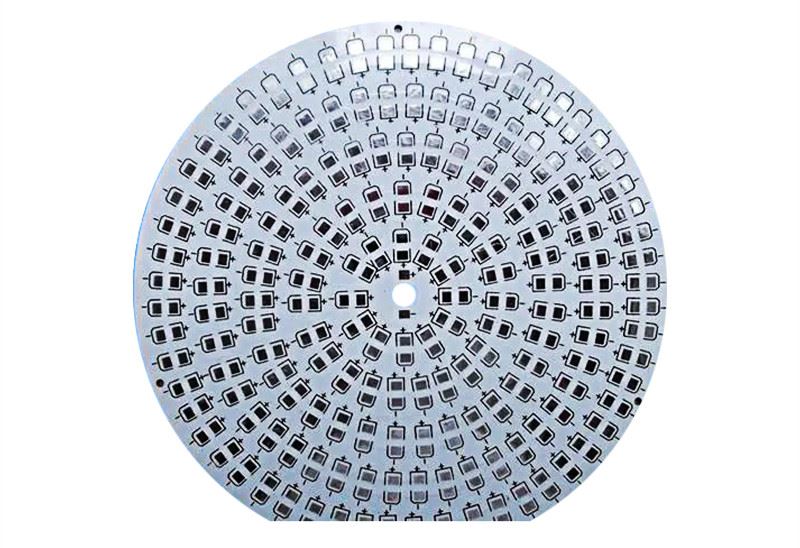

I PCB LED sono PCB con anima in metallo, che utilizzano il metallo come materiale di base, come alluminio, ferro o rame. Nella maggior parte dei casi, il PCB LED è un PCB in alluminio. L'alluminio viene utilizzato principalmente per realizzare PCB PCB in alluminio con luce LED perché è economico e leggero rispetto ad altri metalli.

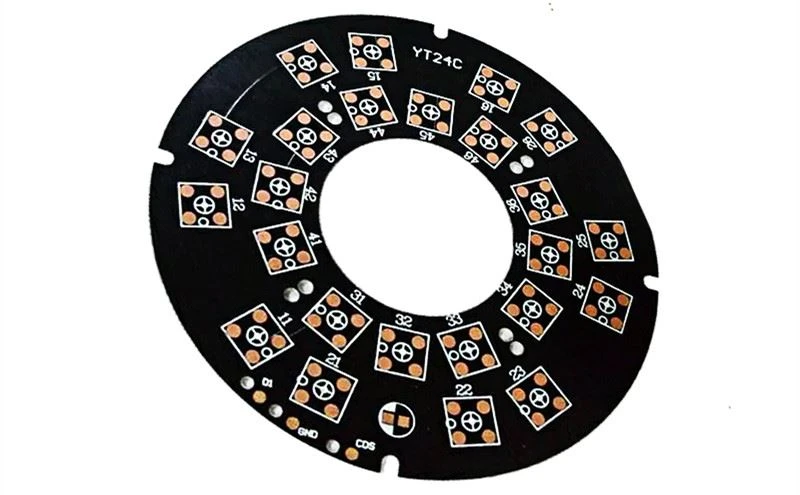

La scheda PCB in alluminio a led è composta da tre strati. Questi strati sono strati di rame, strati dielettrici e strati di base in alluminio. Lo strato più in alto è lo strato di rame, che realizza i collegamenti elettrici nel PCB. Questo strato è standard in tutti i tipi di PCB. Per proteggere questo strato, viene utilizzato un trattamento superficiale. Il rame fornisce un'eccellente conduttività elettrica e completa il circuito.

Lo strato successivo è lo strato dielettrico, che è molto importante nei PCB con anima in metallo. Questo strato dielettrico funge da isolante e impedisce il flusso di corrente nello strato di alluminio di base. Questo strato ha un'eccellente conduttività termica, che favorisce la dissipazione del calore.

L'ultimo strato del PCB è lo strato di base, che è fatto di alluminio. Questo strato rende la tavola unica e le conferisce un'identità separata. Grazie allo strato di base, il PCB è più durevole di FR-4. Può resistere all'usura e alle alte temperature. Inoltre, il suo effetto rinfrescante è eccellente. È più leggero del rame e del ferro.

In caso di richieste di schede PCB in alluminio, non esitate a contattarci.
