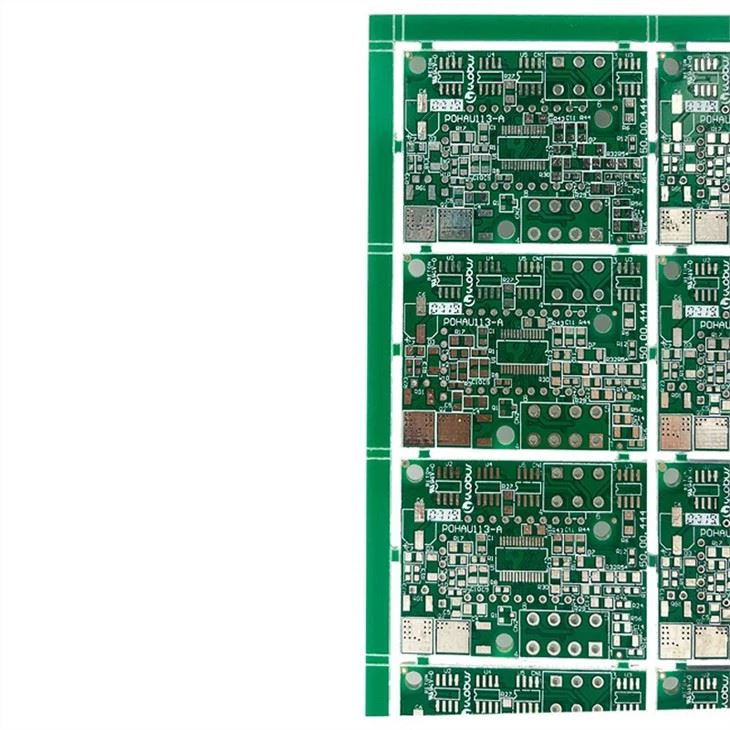

Produzione di pannelli multistrato

(1) Per aumentare l'area che può essere cablata, per le schede multistrato vengono utilizzate più schede di cablaggio mono o bifacciali. I pannelli multistrato utilizzano più pannelli a doppio strato e mettono uno strato di strato isolante tra ogni strato di pannelli e quindi incollali (pressati). Il numero di strati della scheda rappresenta diversi strati di cablaggio indipendenti, di solito il numero di strati è pari e include i due strati più esterni. La maggior parte delle schede madri ha da 4 a 8 strati di struttura, ma tecnicamente è possibile ottenere quasi 100 strati di schede PCB.

(2) La maggior parte dei supercomputer su larga scala utilizza schede madri abbastanza multistrato, ma poiché questi tipi di computer possono essere sostituiti da cluster di molti computer ordinari, le schede super multistrato sono gradualmente scomparse. Poiché gli strati in un PCB sono così strettamente legati, di solito non è facile vedere il numero effettivo, ma se guardi da vicino la scheda madre, potresti essere in grado di farlo.

(3) I fori guida, se applicati su una lastra a doppio strato, devono essere praticati su tutta la tavola. Tuttavia, in una scheda multistrato, se si desidera connettere solo alcune di queste tracce, i via potrebbero sprecare un po' di spazio di traccia su altri livelli.

(4) Sepolti e ciechi tramite le tecnologie possono evitare questo problema perché penetrano solo in alcuni strati. I passanti ciechi collegano diversi strati di PCB interno al PCB di superficie senza penetrare nell'intera scheda. I via interrati sono collegati solo al PCB interno, quindi non possono essere visti dalla superficie.

In un PCB multistrato, l'intero strato è collegato direttamente al filo di terra e all'alimentazione. Quindi classifichiamo ogni livello come livello di segnale, livello di potenza o livello di terra. Se le parti sul PCB richiedono alimentatori diversi, di solito tali PCB avranno più di due strati di alimentazione e cavi.

Caratteristiche dei circuiti stampati multistrato:

1. Il circuito stampato multistrato ha un'elevata densità di assemblaggio e un volume ridotto.

2. Il circuito stampato multistrato è conveniente per il cablaggio e la lunghezza del cablaggio e il collegamento tra i componenti sono ridotti, il che è vantaggioso per migliorare la velocità di trasmissione del segnale.

3. Per i circuiti ad alta frequenza, dopo aver aggiunto lo strato di massa, la linea del segnale forma una bassa impedenza costante allo strato di massa, l'impedenza del circuito è notevolmente ridotta e l'effetto di schermatura è migliore.

4. Per i prodotti elettronici con elevati requisiti di dissipazione del calore, i circuiti stampati multistrato possono essere dotati di uno strato di dissipazione del calore con anima in metallo per soddisfare le esigenze di funzioni speciali come la schermatura e la dissipazione del calore.

5. In termini di prestazioni, i circuiti stampati multistrato sono migliori dei circuiti a una e due facciate, ma maggiore è il numero di strati, maggiore è il costo di produzione, maggiore è il tempo di elaborazione e più complicato è il controllo di qualità.

6. Le schede a quattro o sei strati sono comuni nei circuiti stampati multistrato. La differenza tra una scheda a quattro strati e una a sei strati è che ci sono altri due strati di segnale interni tra lo strato intermedio, lo strato di terra e lo strato di alimentazione. La tavola a quattro strati dovrebbe essere più spessa.

In generale, i circuiti stampati multistrato sono stati ampiamente utilizzati nella produzione di prodotti elettronici grazie alla loro flessibilità di progettazione, vantaggi economici, prestazioni elettriche stabili e affidabili e altre caratteristiche.

L'applicazione PCB multistrato

Con il continuo sviluppo della tecnologia elettronica e il continuo miglioramento dei requisiti per le apparecchiature elettroniche nei settori informatico, medico, aeronautico e di altro tipo, il circuito stampato si sta sviluppando nella direzione di ridurre il volume, ridurre la qualità e aumentare la densità. A causa della limitazione dello spazio disponibile, è impossibile aumentare ulteriormente la densità di assemblaggio di schede stampate monofacciali e fronte-retro. Pertanto, è necessario considerare l'uso di circuiti stampati multistrato con un numero maggiore di strati e una maggiore densità di assemblaggio. I circuiti stampati multistrato sono stati ampiamente utilizzati nella produzione di prodotti elettronici grazie al loro design flessibile, alle prestazioni elettriche stabili e affidabili e alle prestazioni economiche superiori.
